不锈钢风淋室

不锈钢风淋室

发布时间:2016-07-02
不锈钢风淋室

不锈钢风淋室作用

风淋室是人员进入洁净室无尘车间所必备的净化设备,通用性强,可与所有的洁净室和洁净厂房配套使用,工作人员进入车间时,必须通过此设备,用强劲洁净的空气,由可旋转喷嘴从各个方向喷射至人身上,有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物,它可以减少人进出洁净室所带来的污染问题。

风淋室的两道门电子互锁,可以兼起气闸室的作用,阻止外界污染和未被净化的空气进入洁净区域。杜绝工作人员将头发,灰尘、细菌带入车间,达到工作场地严格的无尘净化标准,生产出高质量的产品。

不锈钢风淋室分类

a. 根据吹淋方式可分为:顶吹风淋室,单人单吹风淋室,单人双吹风淋室,单人三吹风淋室,双人双吹风淋室,双人三吹风淋室,多人双吹风淋室,多人三吹风淋室;

b. 根据自动化程度不同可分为智能语音风淋室,自动门风淋室,防爆风淋室,快速卷帘门风淋室;

c. 根据使用对象不同可分为人淋室,货淋室,风淋通道,货淋通道

全不锈钢风淋室,智能中文语音温馨提示,欧宝多玛闭门器、双门电子互联锁功能,9LED显示控制面板.

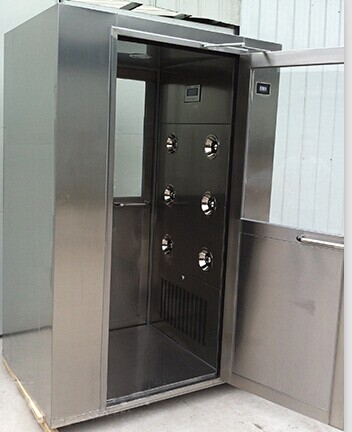

SUS304全不锈钢风淋室

外形尺寸:1400宽*1000深*2100高

内部尺寸:800宽*900深*1950高

适用人数:1人/次

特点:

1、全不锈钢材质304

2、双门力士坚电子互联锁

3、9寸LED触摸显示控制面板

4、欧宝闭门器国际品牌

5、欧姆龙光电开关、自动感应

6、施耐德接触器和空气开关

7、智能中文语音提示



风淋室操作流程

企业根据实际情况如何选择合适的尺寸

不锈钢风淋室可以根据客户要求进行实际定做的,

车间人数



选择风淋室型号

选择风淋室外尺寸

(**单位mm

选择风淋室内尺寸

(**单位mm

不超过30

MTS-1F2

1400*1000*2200

800*900*1950

不超过70

MTS-2F2

1400*1400*2200

800*1300*1950

80-120

MTS-3F2

1400*2000*2200

800*1900*1950

120-150

MTS-4F2

1400*2400*2200

800*2300*1950

200

MTS-6F2

1400*3000*2200

800*2900*1950

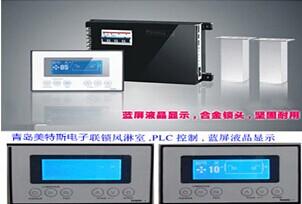

智能中文语音温馨提示,9LED显示控制面板.PLC可编程控制系统

1.   PLC可编程控制系统

2.   LED液晶显示

3.   双门电子互锁

4.   软触摸微动按键

5.   吹淋时间0-99秒可调

6.   照明延迟5秒自动熄灭,

7.   带OTS故障代码显示

PLC可编程芯片控制系统,带OTS故障代码显示,利于查明原因马上排除故障

风淋室现场安装客户需要什么条件

由于客户车间大门口小于风淋室外尺寸。造成风淋室不能整机进入车间放置位置,需要现场安装

1、首先确认安装场地将380V三相四线电源安装到位,且电源功率大于风淋室功率。

2、确定好风淋室的放置位置大小尺寸,提供尺寸(长宽高)

3、风淋室放置的地面已达基本水平,地面水平度公差为±3mm。

4、客户提供安装风淋室是一楼还是二楼以上,方便安装工程师模块化拆卸。

不锈钢风淋室特点

1 采用全自动控制运行,双门电子互锁,红外感应自动吹淋,吹淋时双门锁闭。

2 SUS304或者201不锈钢拉丝材质,厚度1.2mm,数控折弯,激光焊接而成。

3 采用全不锈钢制造门、门框、拉手、加厚地台板、风淋喷嘴作为基本配置。

4 采用LED液晶时间显示,风淋时间为0~99s可调,并显示已风淋时间。

5吹淋风速达到25m/s~30m/s,确保进入洁净室的人员及货物达到彻底除尘的完美效果。

6 采用先进的静音系统,运转更安静,对正在工作的人员影响更小。

7 采用负离子的空气清新功能系统,对长期封闭的风淋内产生的异味进行彻底的消除。

单人不锈钢风淋室基本参数

型号:MTS-1F2

外尺寸1400宽*1000长*2200高mm

内部尺寸800宽*900长*1950高mm

                                          详细技术参数配置

序号

项目

技术参数规格

数量

1

箱体

箱体,内外1.2mm的不锈钢拉丝材质,数控折弯激光焊接而成

  若平方

2

双门体

不锈钢(SUS304),上部带3C认证钢化玻璃视窗;三道3MM厚度不锈钢铰链,保障门结实耐用,门与门框结合平整、牢固、美观,密封性能良好

    2扇

3

闭门器

采用著名品牌”欧宝”闭门器,,数量2只,手动开门,自动关门;

    2套

4

底板

不锈钢304方管+铺304不锈钢底板.1.2mm厚度

    1套

5

离心风机

离心低噪音风机,风量:2500风量/小时;风压1500pa,功率0.75KW/台

   1台

6

风淋喷嘴

360度可旋转式嵌入安装镜面不锈钢喷嘴,左右两侧分布,吹风方向可旋转;

    12个

7

吹淋风速

双侧吹风,25-30m/s,大风速保证吹淋效果;

      /

8

初效过滤器

45%(5um),600*350*10mm,可清洗可更换,主板材直接整体冲孔而成,美观结实,透风量高;

     2个

9

高效过滤器

99.99%(0.3um)过滤效率,规格600*600*120mm,,过滤器与框架以及框架与壁板之间无漏缝

     1个

10

吹淋时间

LED液晶蓝屏显示吹淋时间,(0-99s可调)

       /

11

光电开关

日本欧姆龙(OMRON)光电开关,

     1套

12

控制系统

PLC系统,控制面盘软触点控制开关,智能语音提示功能,LED显示:风淋时间,照明,内外门,内设”急停”按钮。紧急情况下按下按钮,系统断电双门可同时打开

     1套

13

双门电子联锁

风淋时两扇门同时闭锁,时间未到无法打开,保障强制员工吹淋;平时电子互锁,只可打开其中的一扇门;品牌”力士坚 “

     1套

14

照明

嵌入式LED照明灯节能环保;照明带延时功能,即智能温馨又节约能源

     1盏

15

不锈钢拉手

采用对接式不锈钢拉手,坚固耐用

     2把

16

电源

380V 50Hz 3N(可为客户非标私人定制220V,50HZ)

        /

17

功率

0.8Kw

         /

18

重量

约350Kg

        /

19

安全措施

内部安装有”急停“按钮

        /

20

适用人数

1人





                PLC控制系统



                   欧宝闭门器

风淋室日常怎么维护和保养

良好的风淋过滤效果离不开日常对风淋净化设备的精心维护和保养

1、做好点检工作

   由专业的电工或点检员定期对风淋室进行检修和维护,确保各项指标在设备设定参数范围内。特别是对风淋门体要进行重点维护,因运行过程中,员工可能有时会违规操作,致电子锁锁销卡死或失灵或者闭门器调节不当影响关门效果。此外,还要检查螺丝是否有松动的现象,风淋室密封性、风机运转状况等等。

2、定期更换过滤器

   初效过滤器一般1到3个月更换一次,中效过滤器一般3至6个月更换一次,高效过滤器一般6至36个月   更换一次。初、中效过滤器可安排每个月定期清洗一次,完全晾干后可重装回去。

3、清洁保养

   避免用尖锐的物体刮伤或碰撞风淋室表面,清洁时避免使用具有氧化性或强酸强碱性的液体擦拭风淋   室厢体,尽量使用工业清洁进行保养。

4、避免违规使用

    依风淋室作业标准书进行正确使用,避免违规操作,如:不能随意更改风淋室设定的各项参数;在正常工作模式下,切勿强迫开关风淋门,不能触动任何控制开关;风淋前后,轻开轻关风淋门;发生故障时,不要慌,最好不要启动手动按钮,请及时通知专业人员来处理。
